Полиметилметаакрилат (ПММА)

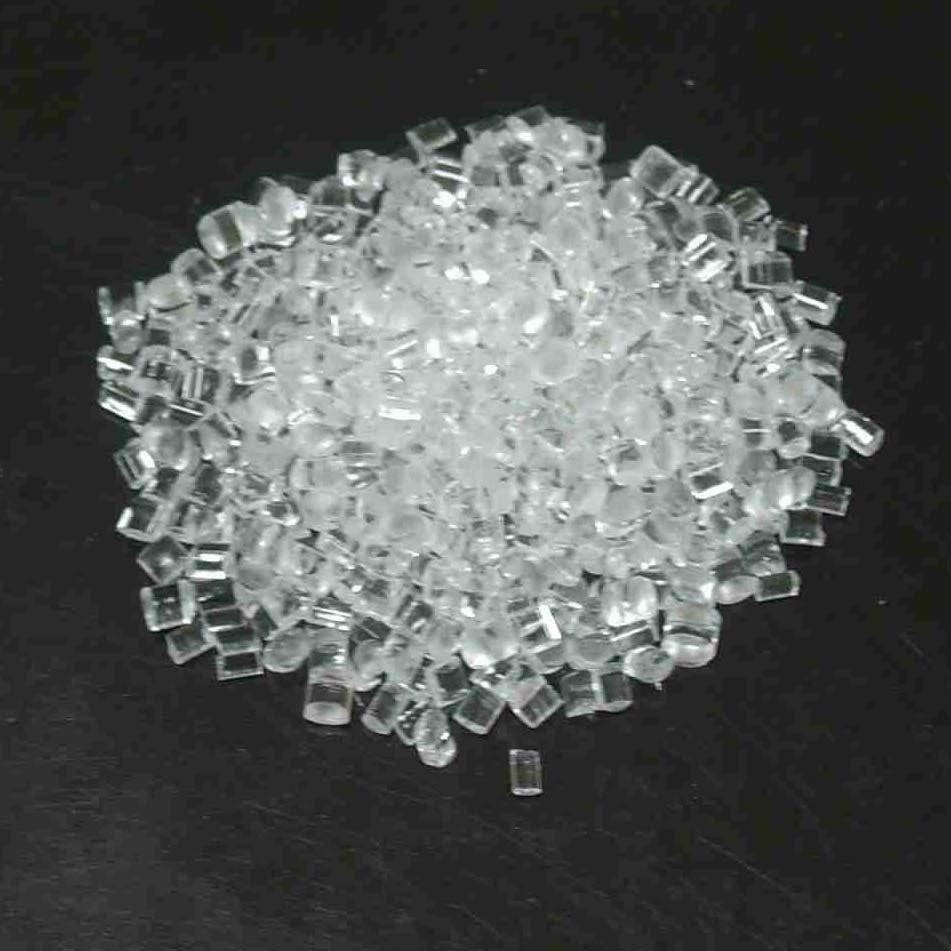

Структура:

Аморфная

Плотность:

1,18 гр./см3

Термические, оптические, механические свойства:

Твердый, ломкий, обладает высокой прочностью, твёрдостью против царапанья, прозрачный как стекло, высокоценные оптические свойства, зеркальный блеск, ярко выраженные погодоустойчивые свойства, легко окрашивается, не опасен для здоровья.

Химические свойства:

Стойкий против

слабых кислот, слабых щелочей, жиров и масел.

Нестойкий против

сильных кислот и щелочей, хлоро-углеводородов, имеется вероятность растрескивания.

Идентификация материала:

Материал легко воспламеняется, после удаления источника воспламенения продолжает гореть светящимся пламенем, издаёт треск, выделяет некоторое количество сажи, имеет фруктовый сладковатый запах.

Температура цилиндра:

Зона загрузки 60-80 °С / *70 °С
1 зона 150-220 °С / *190 °С
2 зона 180-220 °С / *210 °С
3 зона 200-250 °С / *230 °С
4 зона 200-250 °С / *230 °С
Сопло 200-250 °С / *230 °С
*



Температура расплава:

220-250 °C.

Снижение температуры цилиндра до:

170 °C.

Давление вспрыска:

Ввиду плохой текучести требуется высокое давление (1000-1700 бар).

Высота давления выдержки, время выдержки под давлением:

Для толстостенных формованных изделий (линзы и т.д.) требуется продолжительная выдержка (2-3 мин.) с высоким давлением, составляющим, как правило, 40-60% давления вспрыска.

Противодавление:

Требуется относительно высокое противодавление 100-300 бар. При недостаточном противодавлении в изделии образуются газовые пузыри.

Скорость впрыска:

В зависимости от толщины стенки и пути течения. При изготовлении толстостенных формованных изделий для достижения безупречного потока набухания впрыск следует производить крайне медленно. Ступенчатая скорость впрыска - медленно-быстро - даёт хорошее качество поверхности в зоне литника.

Скорость вращения шнека:

Пластификацию следует производить как можно медленнее, в соответствии с временем вращения. На шнеке требуется высокий момент вращения, макс. окружная скорость 0,6 м/сек.

Рекомендуемый минимальный и максимальный ход дозировки:

Можно использовать ход дозировки 0,5-3,5 D

Остаточная подушка материала:

2-6 мм в зависимости от хода дозировки и диаметра шнека.

Подсушка:

ПММА впитывает до 1% воды. Подсушивать при температуре 80 °С в течении 4 часов.

Повторная утилизация:

Материал должен быть хорошо подсушен и защищён, возможно повторное окрашивание. При повторной утилизации из регенерата, прозрачного как стекло, не удаётся получить высококачественные оптические изделия.

Усадка:

0,3-0,7%.

Исполнение литника:

Необходимы большие впуски, так как материал обладает плохой текучестью. При изготовлении линз впускной литник должен быть на 0,5 мм меньше толщины стенки на внешней стороне линзы. Минимальный диаметр литника - наибольшая толщина стенки изделия. Для получения высококачественной поверхности в зоне литника важно избегать острых кромок от литника к изделию. Для получения хорошего и длительного действия давления поперечный разрез должен быть коротким, круглым или квадратным. Нежелательные литники с широкими, тонкими разрезами.

Остановка литника:

Нет необходимости в промывке каким-либо другим материалом.

Оснащение цилиндра:

  • шнек серийного производства, может потребоваться специальная геометрия;
  • блокировка обратного потока;
  • открытое сопло.
